ファースタート70モーター取付/主翼取付/リンケージ方法

写真①モ ーターフロント取付

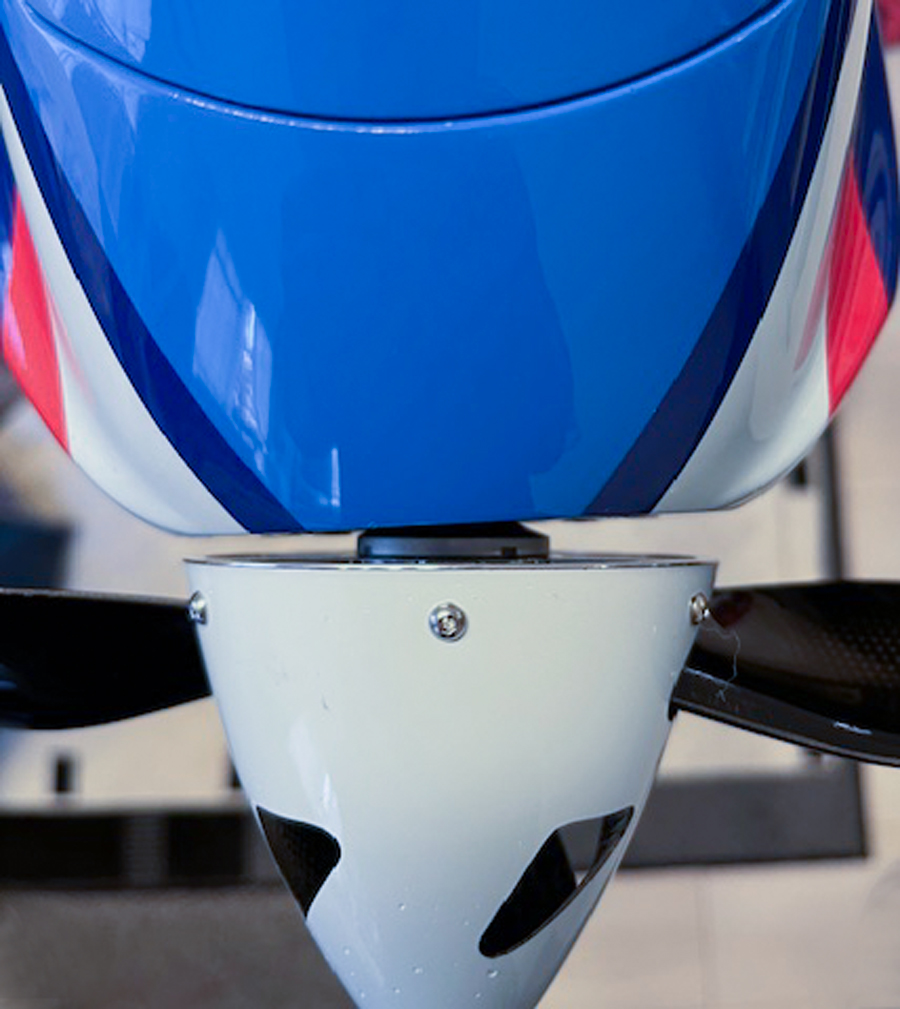

モ ーターはフロントで固定します。 スピンナーバックプレート部分のカウルにはダウンスラストが1度予めついて付いています。尚、サイドスラストはコントラユニットも考慮してカウル部分で0度となっています。使用するモーターユニット、プロペラによってサイドスラストを調整する必要がります。テスト機のシングルモーターユニットにはサイドスラストが1.7度程付いています。 （参考：スピンナーの隙間で前方上から見て左を0mmとしたら右側で2mm程度隙間が出ます）

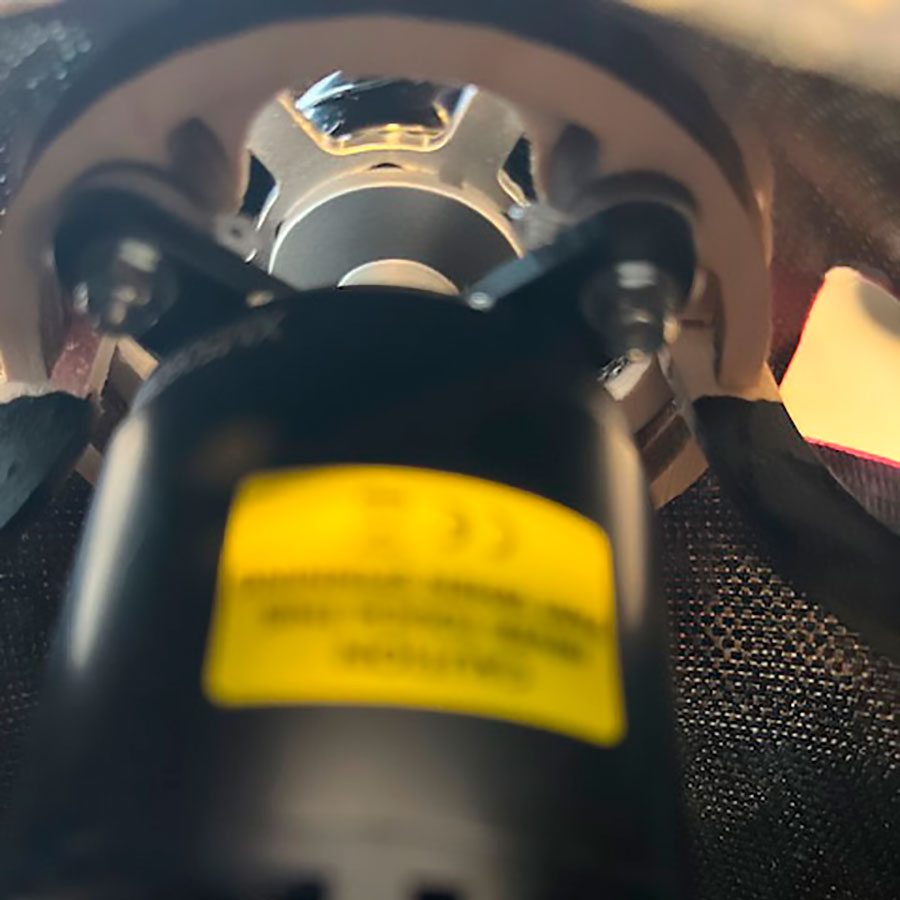

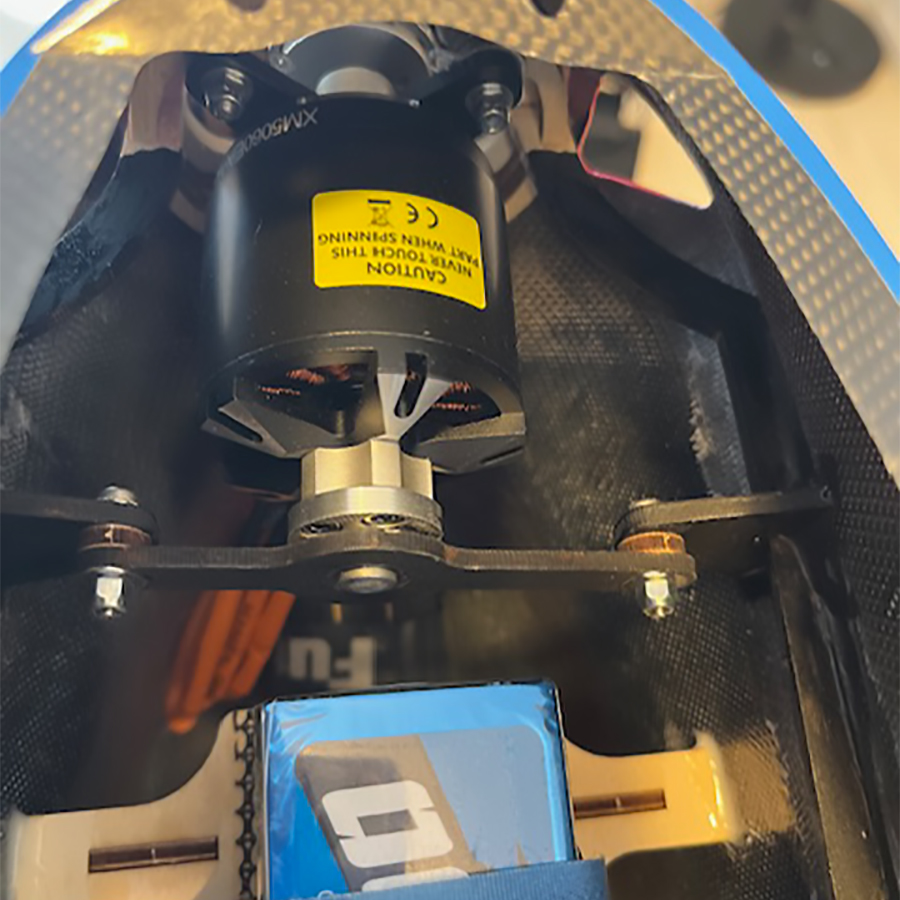

写真②モーター後方取付

70機サイズのシングルモーターでは特に後方を固定しなくても問題はありません。 フロント部分をフローティングした場合には画像を参考にしてください。

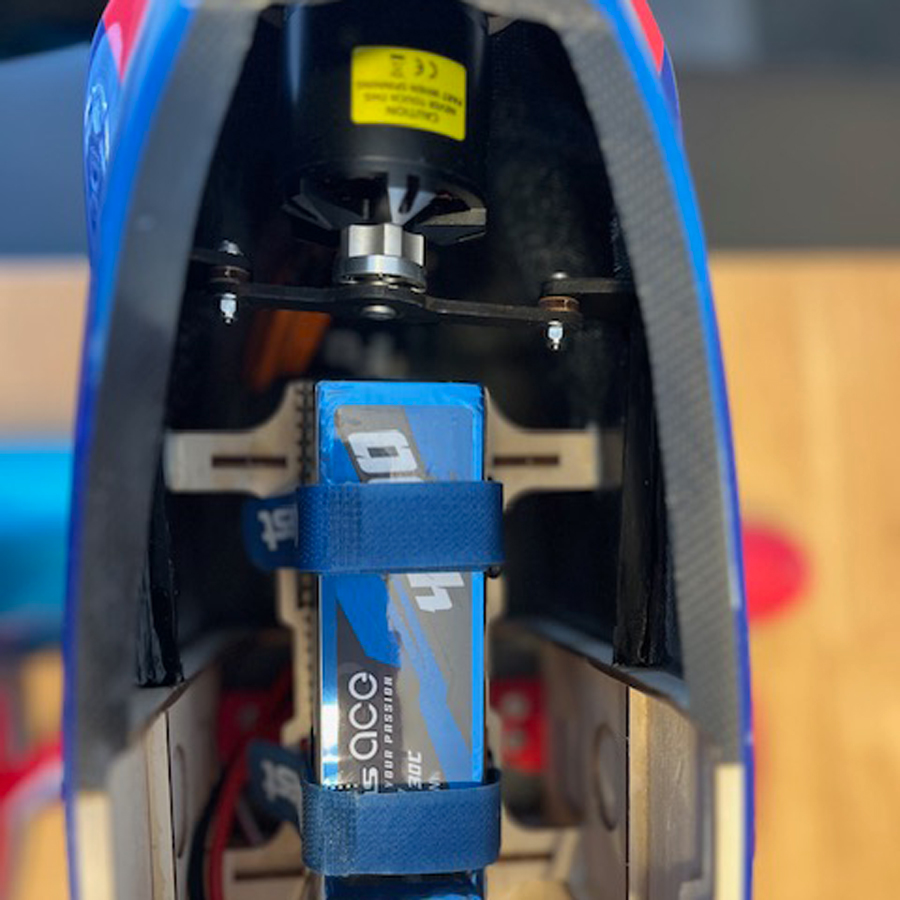

写真③動力リポ取付

動力用リポを全てのリンケージが終わってから固定します（重心位置によって前後微調整/重心位置図面参照） テスト機のリポ固定台座はフライトホビーより販売されているF3Aバッテリーマウントを使用。

→フライトホビーF3Aバッテリーマウント

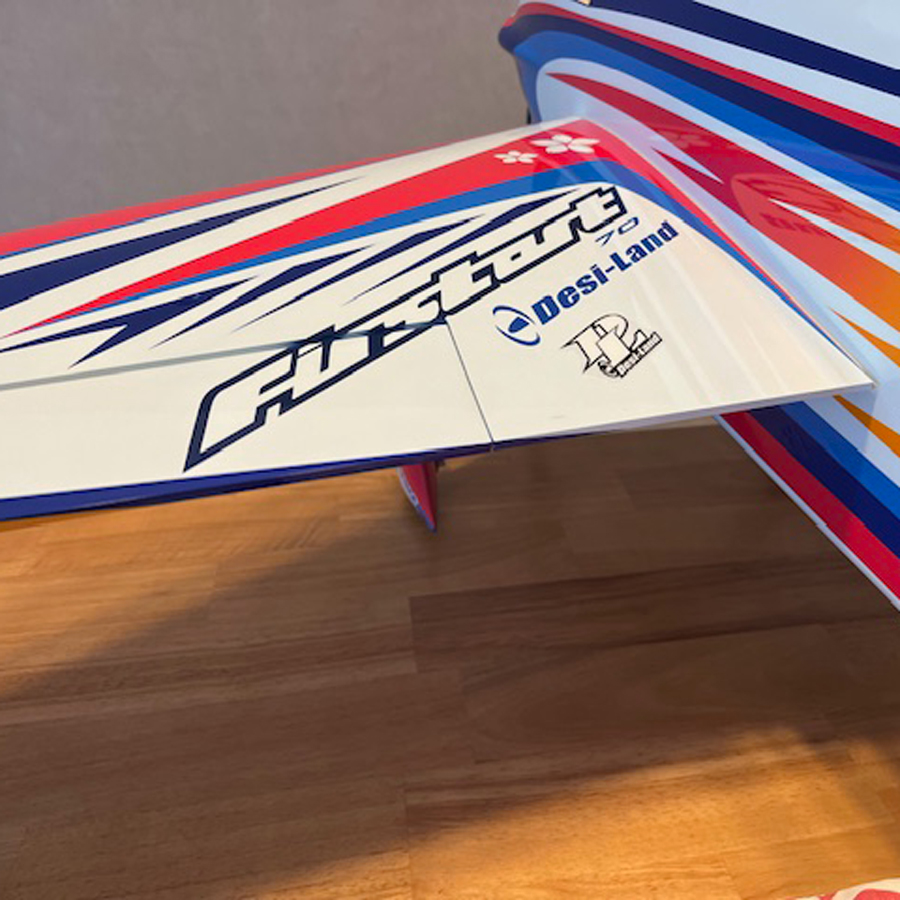

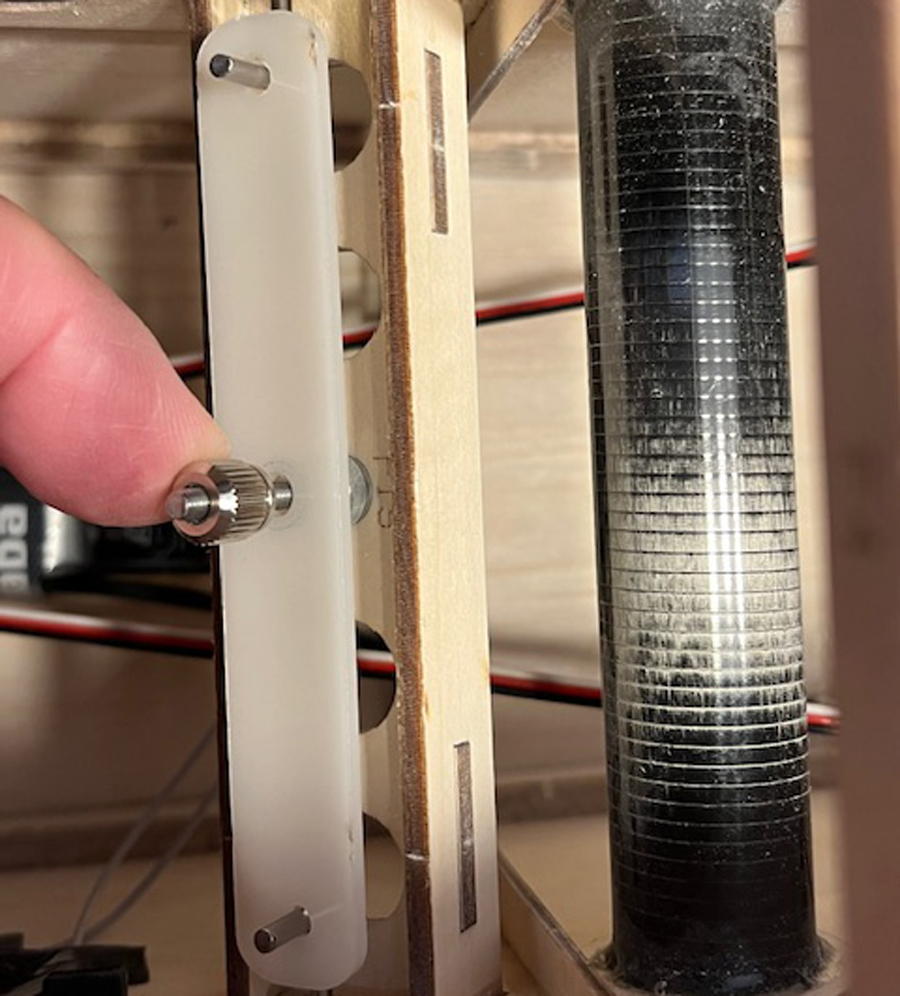

写真④主翼連結-1

主翼の連結には付属のFRP板で連結します（ネジ止め工作以外初めてのモデラ―へ）

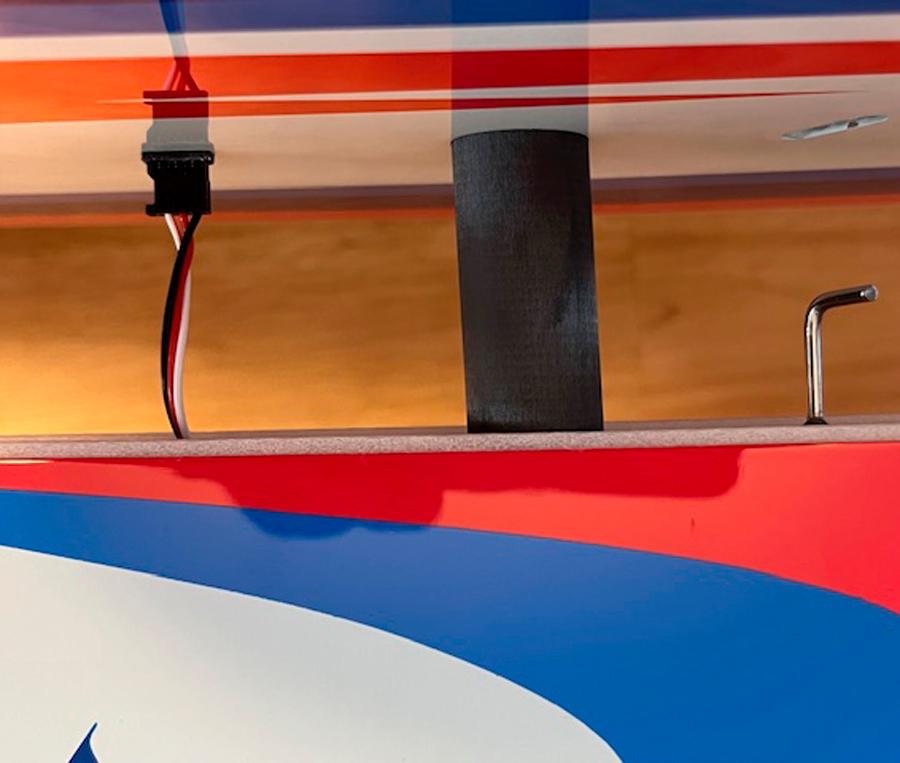

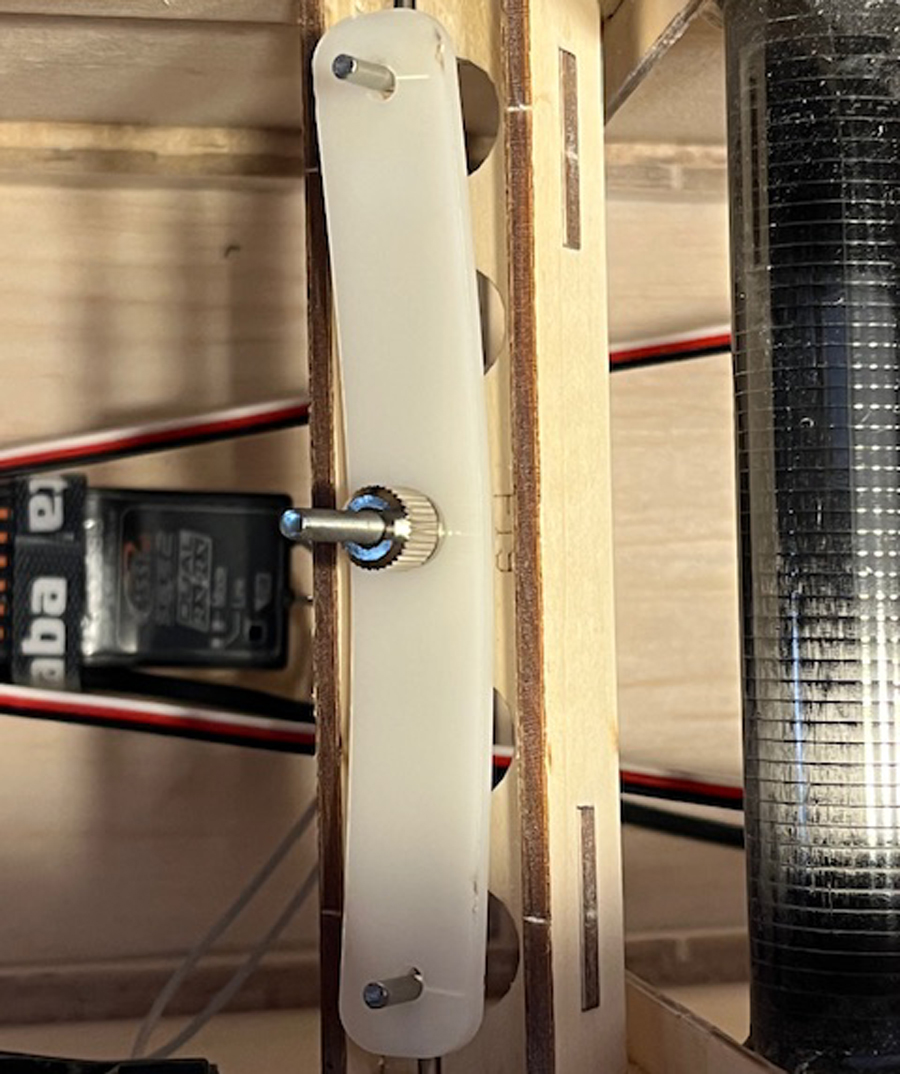

写真⑤主翼連結-2

主翼に取り付けたL型のピアノ線に連結して中央ネジを締め付けて左右の主翼を固定します。

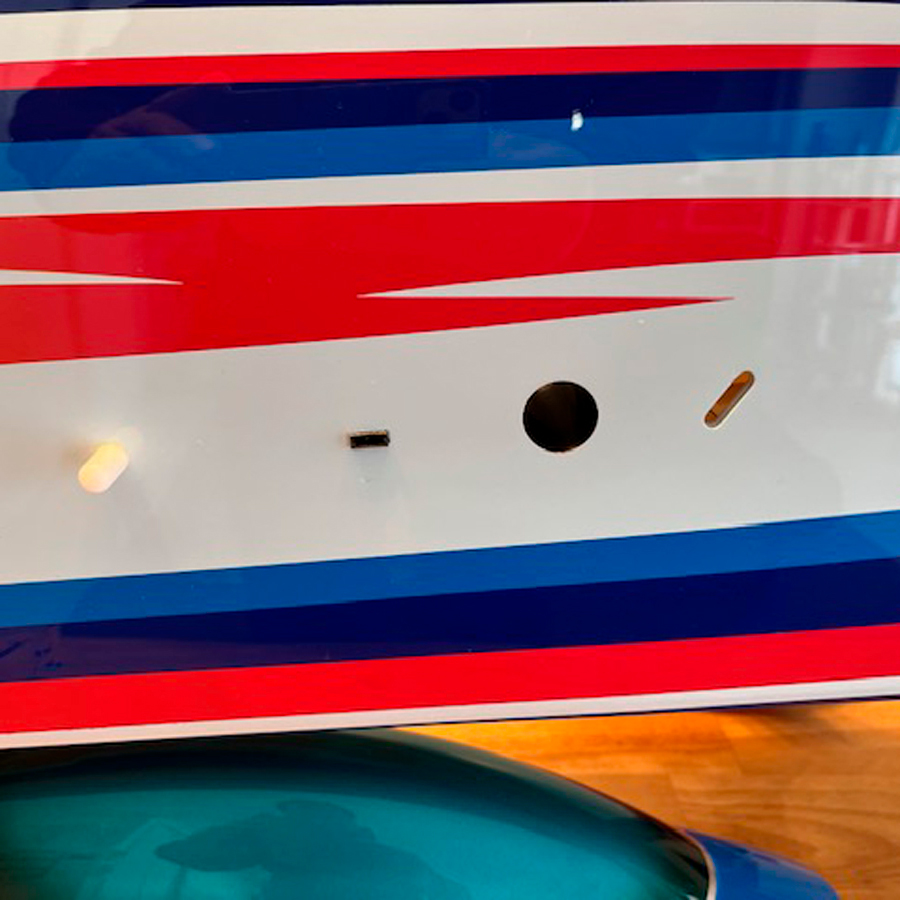

写真⑥エルロンコード取付部分

受信機から延長されたエルロンコードは、胴体に空いている四角の部分に取り付けます。 主翼のサーボコードを受信機からの延長コードに片手で容易に連結できます。

写真⑦エルロンコード連結

コネクターを連結した状態

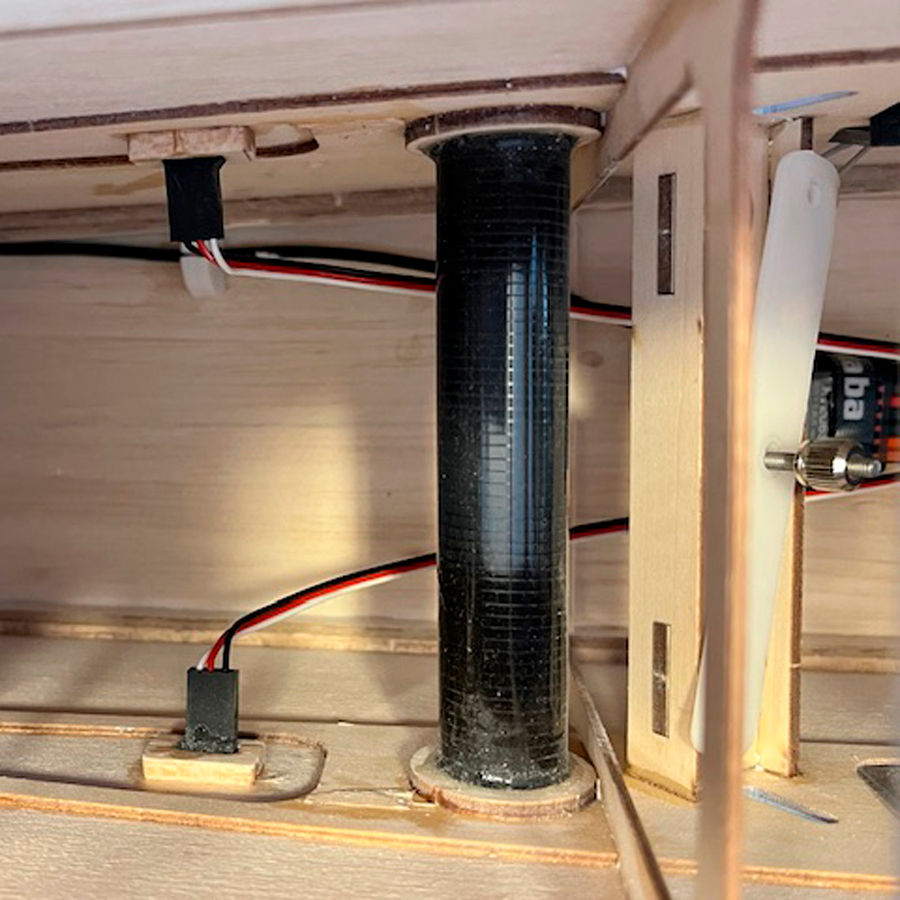

写真⑧エルロンコード胴体内部連結

受信機からの延長コードを取り付けた状態

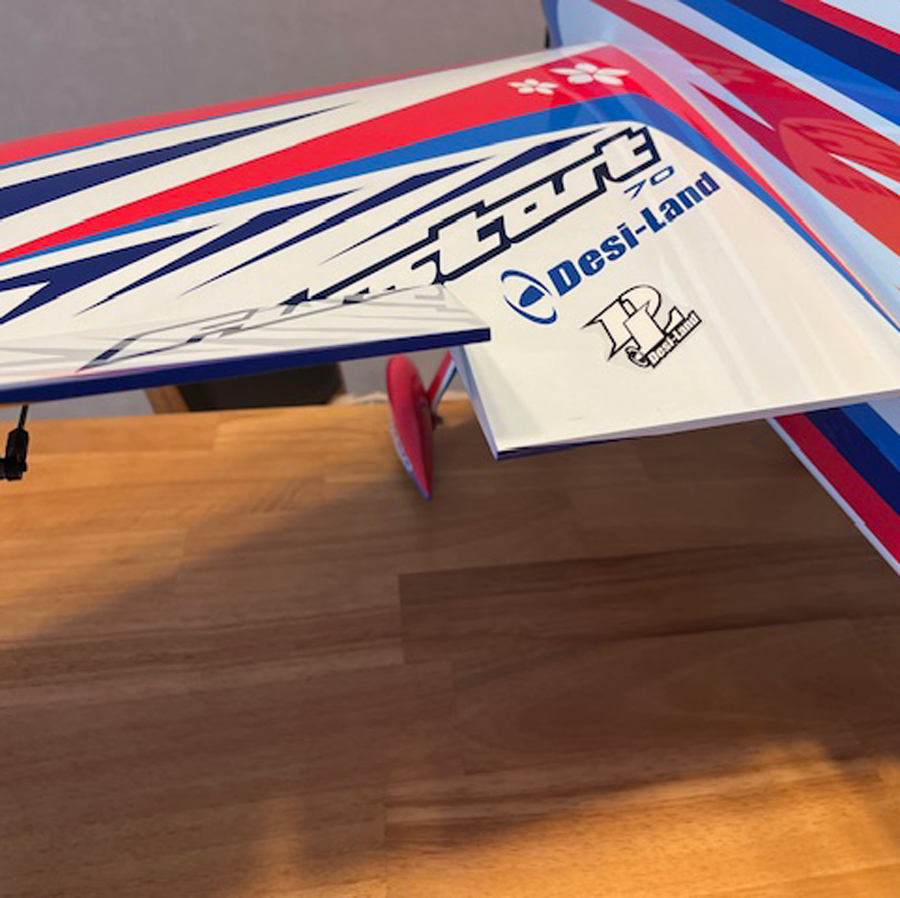

写真⑨エルロン/写真⑩エルロン-スナップ時

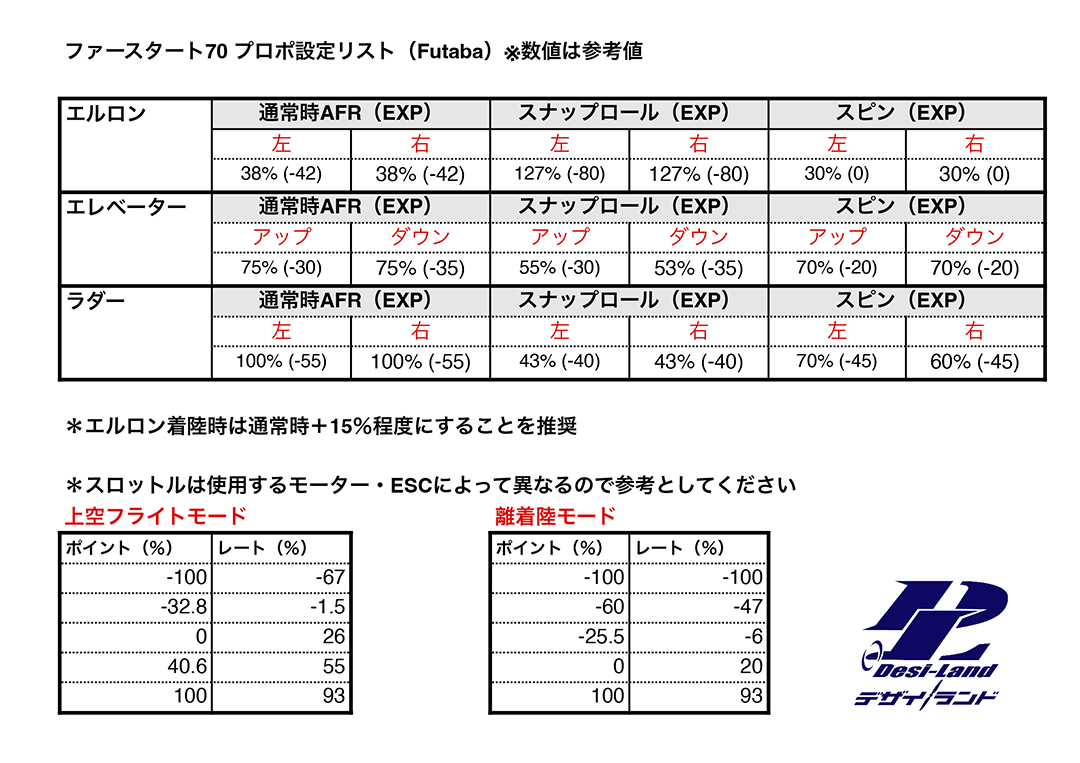

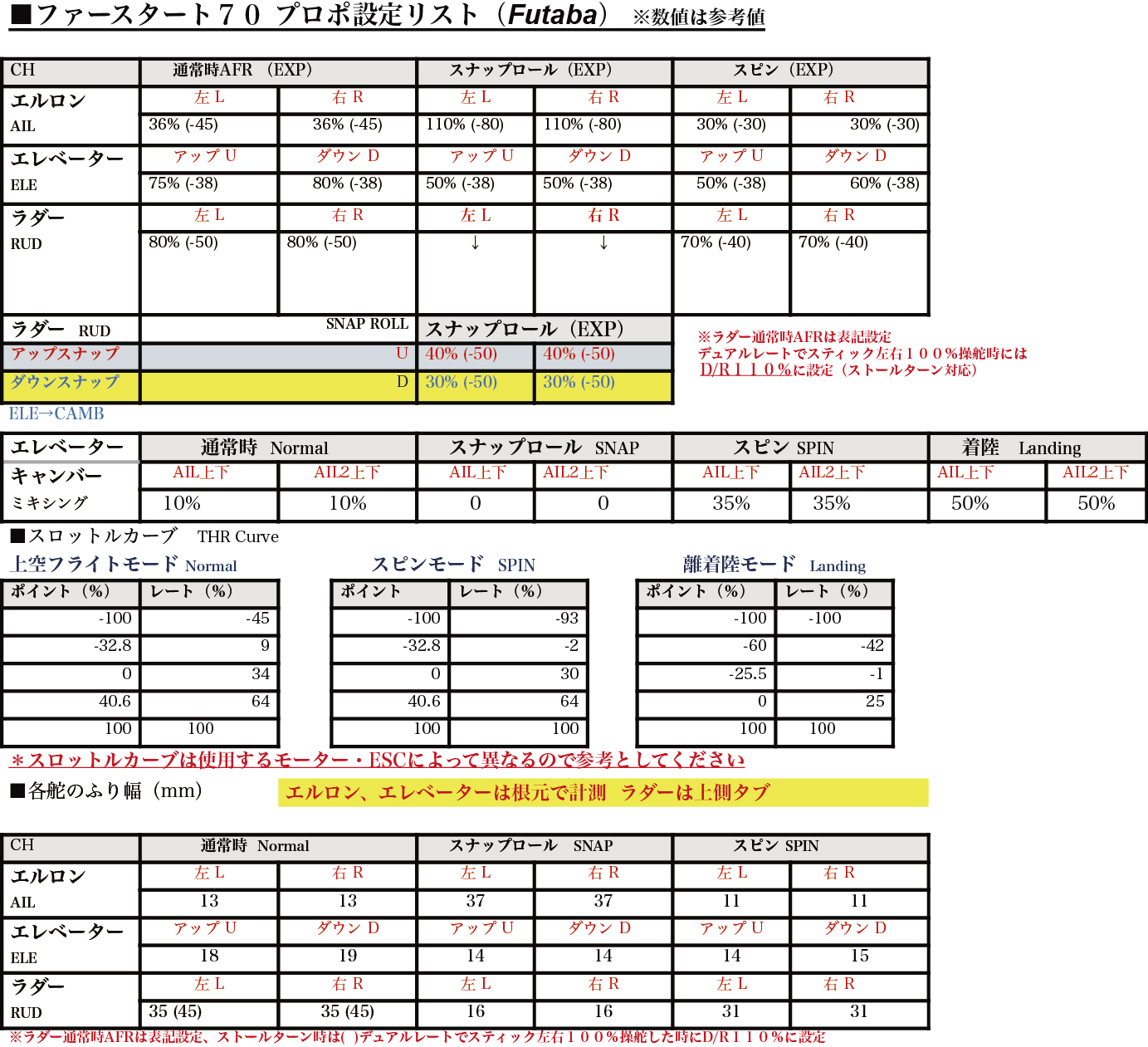

●エルロン舵角

通常時の舵角は左右上下で14mm

スナップロール時は左右上下38mm

スピン時は左右上下10mm

注意：測定はエルロンの根元部分

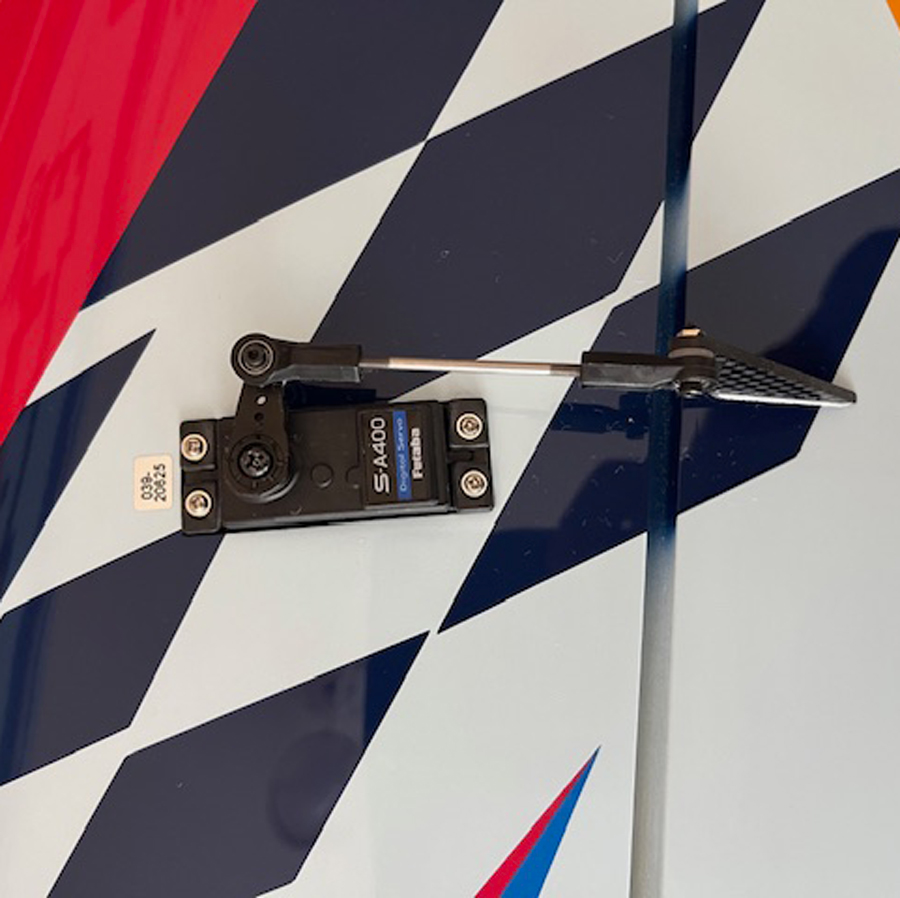

写真⑪エルロンリンケージ

テスト機のサーボホーンはFutabaホーンA外側を使用 ロッド長はサーボホーンの穴からエルロンホーンの穴まで70mm ＊エルロンホーンはフライトホビー製カーボンエルロンホーン使用 ＊テスト機：使用サーボFutaba S-A400（BLS-A600）
フライトホビー製カーボンエルロンホーン←

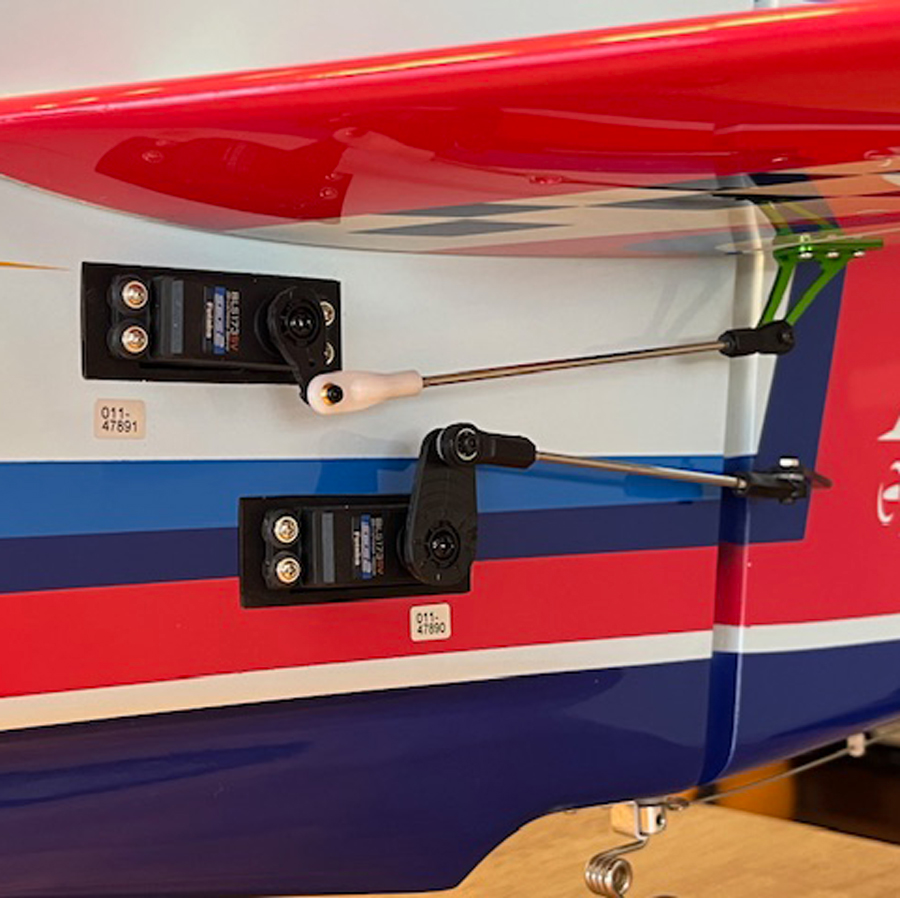

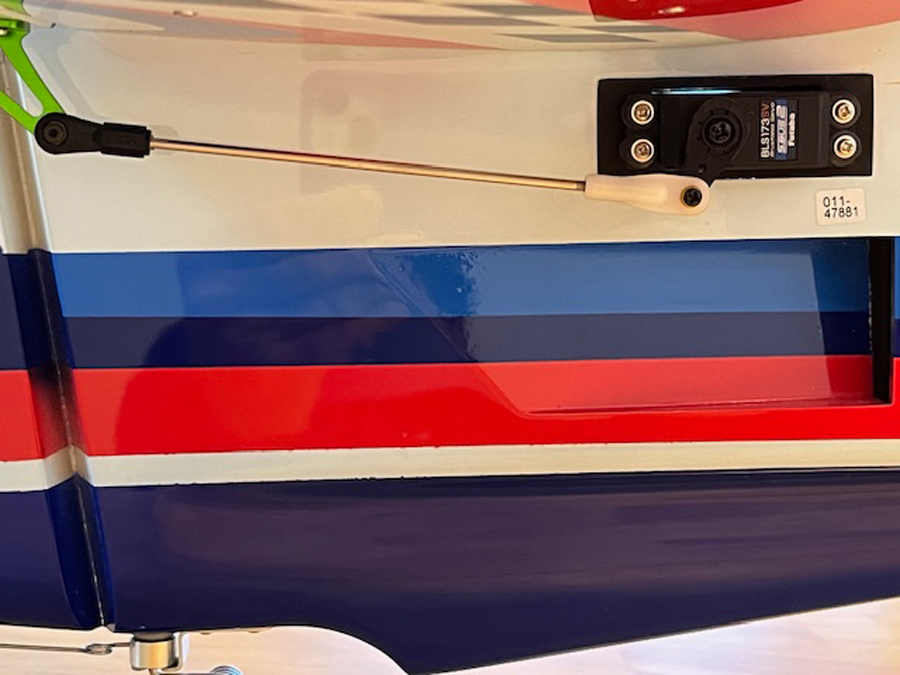

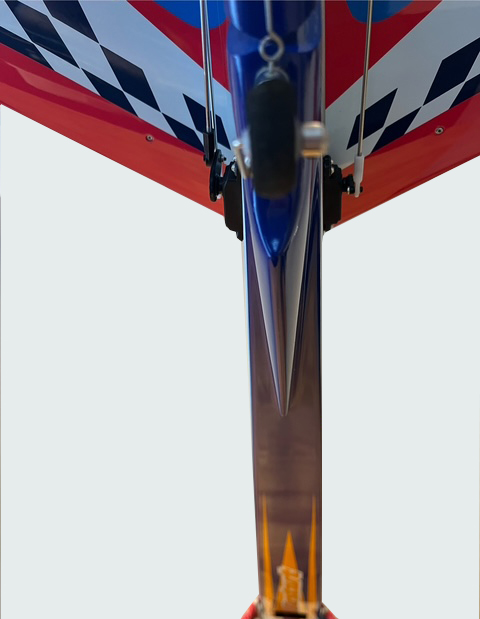

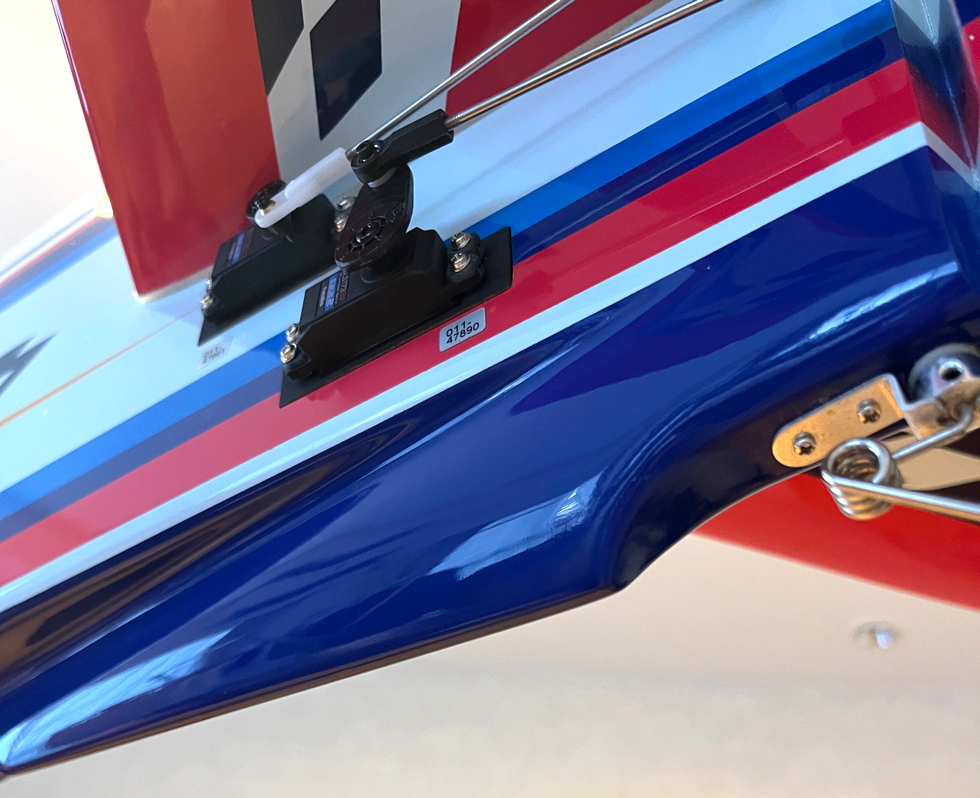

写真⑫ラダー・エレベーターリンケージ /写真⑬エレベーターリンケージ反対側

●ラダー舵角

＊通常時の舵角は左右43mm

＊スナップロール時は左右20mm

＊スピン時は左右27mm

テスト機のサーボホーンはFutabaホーンG外側を使用

ロッド長はサーボホーンの穴からラダーホーンの穴まで100mm

＊ラダーホーンはフライトホビー製カーボンラダーホーン使用

＊テスト機：使用サーボFutaba BLS173SVi（BLS-A600）

フライトホビー製カーボンラダーホーン←

●エレベーター舵角

＊通常時の舵角は上下14mm

＊スナップロール時は上11mm 下9mm

＊スピン時は上下13mm

◆テスト機のサーボホーンはFutabaホーンB外側を使用

ロッド長はサーボホーンの穴からエレベーターホーンの穴まで120mm

＊エレベーターホーンはフライトホビー製カーボンエレベーターホーン推奨

＊テスト機：使用サーボFutaba BLS173SVi（BLS-A600）

フライトホビー製エレベーターホーン←
